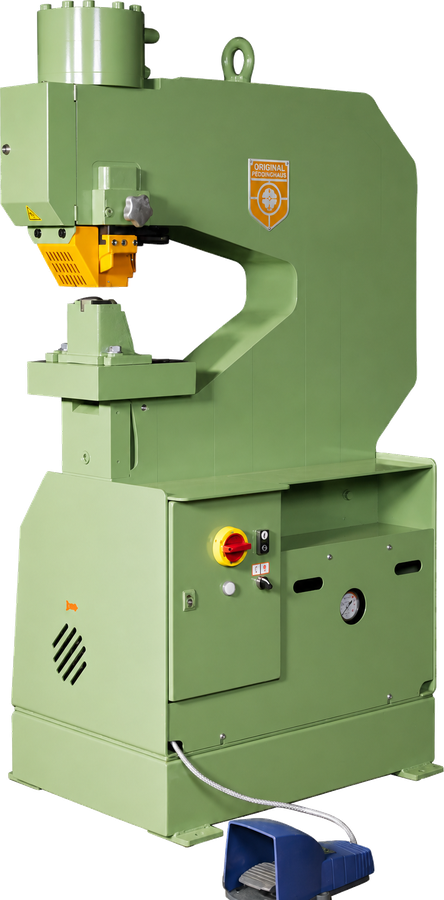

Die kompakte Kraftmaschine mit hydraulischem Antrieb — lautlose Stanzkraft für Flach-, Winkel- und Profilstahl. Im Werk Gevelsberg als Vorführmaschine mit CNC-Tisch installiert.
| Stanzkraft | kN | 500 |
| Hub | mm | 32 |
| Hub, stufenlos einstellbar | mm | 10 – 32 |
| Hubzahl bei 10 mm Hub | min⁻¹ | 35 |
| Ausladungstiefe | mm | 510 |
| Arbeitshöhe bis Matrize | mm | 1070 |
| Einbauhöhe | mm | 350 |
| Stanzentischbreite | mm | 255 |
| Lochung mit Normal-Stanzvorrichtung | ||
| mit Stanzentisch | bis | Ø 31 in 12 |
| U-Stahl, im Flansch | mm | 100 – 300 |
| Doppel-T-Stahl, im Flansch | mm | 80 – 300 |
| U-Stahl, im Steg | mm | 100 – 300 |
| Doppel-T-Stahl, im Steg | mm | 80 – 300 |
| SV 58 / 65 | bis | Ø 58 in 7 |
| SV 58 / 65 | bis | Ø 65 in 6 |
| SV 90 | bis | Ø 90 in 4 |
| SV 130 | bis | Ø 130 in 3 |
| Nennleistung | kW | 4 |
| Ölfüllung | l | 45 |
| Nettogewicht, einschl. Öl | ca. kg | 1320 |
| Maschinenmaße L × B × H | cm | 108 × 65 × 168 |
| Antrieb | — | 400 V / 50 Hz |
| Artikel-Nr. | — | 42270 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen vorbehalten.
Stempel-Schnellwechselvorrichtung bis Ø 31 mm — für klassische Lochbilder im Flachstahl.
Stempel-Schnellwechselvorrichtung bis Ø 31 mm für Flansch- und Steglochungen in Profilstahl — für Matrize Nr. 3, Flanschmatrize Nr. 8 und Winkelstahlmatrize Nr. 14.
Überall, wo schnell und sauber Löcher in Stahl müssen — ohne Bohren, ohne Späne. Die Hydraulic 502 locht Flachstahl, Winkelstahl und Profilstahl für verschraubte Verbindungen. Ein paar typische Einsatzgebiete aus dem Werkstatt-Alltag:
Löcher in Trägern, Flachstahl und Winkelstahl für verschraubte Stahlkonstruktionen — Hallen, Tragwerke, Bühnen.
Der Klassiker in jeder Schlosserei: Befestigungslöcher für Geländer, Tore, Rahmen und Konsolen.
Lochungen in Flachstahl für Pfosten, Handläufe und Stufenhalter — saubere Löcher ohne Grat.
Pfosten und Rahmen lochen für Scharniere, Schlösser und Verschraubungen — schnell in Serie.
Löcher in Profilstahl für Anbauteile und schnelle Reparaturen direkt im Betrieb.
Wiederkehrende Lochbilder in Serie — schneller als Bohren, kein Verschleiß an Bohrern.
Stanzen ist deutlich schneller als Bohren, erzeugt ein sauberes Loch ohne Späne und ohne Vorbohren — und ein Stempel hält tausende Lochungen. Ideal überall dort, wo dasselbe Lochbild immer wieder gebraucht wird. Passende Stempel & Matrizen gibt es direkt vom Hersteller.
Die Hydraulic 502 und die passenden Stempel & Matrizen der grünen Serie kommen vom selben Hersteller — exakte Passung, seit 1903. Werkzeug-Nachschub jederzeit über unseren Shop.
